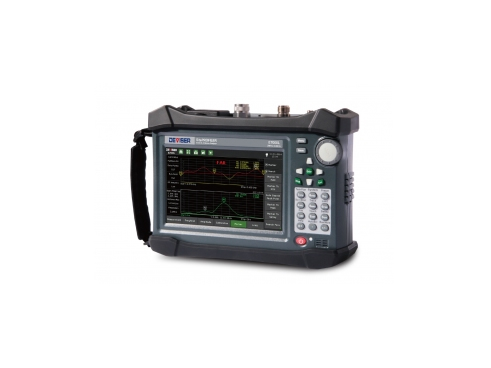

德力 E7000AE7100A手持式天饋線測試儀
產品介紹
E7000系列手持天饋線測試儀 在典型的基站系統里最容易出現的問題主要體現在：饋線扭曲、連接器銹蝕、其它天線干擾、雷電襲擊、饋線進雨水、纜線穿孔等等，這些將導致天饋線系統性能下降并影響信號覆蓋，最終導致通信中斷。天饋線測試儀采用FDR技術，利用故障定位-駐波或故障定位-回波損耗功能可對細小的問題進行放心定位，從而杜絕故障隱患。
天饋線測試儀主要測量功能有：駐波比測試、回波損耗測試、電纜損耗測試、系統阻抗測試和長距離故障定位等功能，使得我們能夠精準的快速評估饋線和天線系統的狀況，提高基站安裝、調試效率。
| 指 標 | E7000A | E7100A |
| 頻率范圍 | 25MHz ~ 4400MHz | 25MHz ~ 6100MHz |
| 頻率分辨率 | 1kHz | |
| 頻率精度 | ±5ppm | |
| 輸出電平 | 0dBm | |
| 掃描速度 | 1.5ms/點 | |
| 數據點 | 130,259,517,1033 | |
| 抗干擾 | ||
| 頻率 | 0 dBm 載波頻率±10kHz之內 | |
| 頻道 | +17 dBm @ 載波頻率±10MHz之外 | |
| 方向性(校準后) | >42dB | |
| 回波損耗 | ||
| 范圍 | 0.00-60.00dB | |
| 分辨率 | 0.01dB | |
| 駐波比 | ||
| 范圍 | 1-65 | |
| 分辨率 | 0.01dB | |
| 電纜損耗 | ||
| 動態范圍 | 0.00-30.00dB | |
| 分辨率 | 0.01dB | |
| DTF | ||
| 回波損耗范圍 | 0.00-60dB | |
| 駐波比范圍 | 1-65 | |
| 距離范圍 | =(點數-1)/(span×2) × Vp(傳播速度因子) × C(光速)Span=頻率掃描寬度 | |
| 分辨率（m） | =Vp(傳播速度因子) × C(光速) /(span×2) | |
| 點數 | 130,259,517,1033 | |
| 其他 | ||
| 連接器類型 | N型陰頭 | |
| 輸入阻抗 | 50Ω | |
| 顯示器 | 6.5英寸TFT LCD，640*480分辨率 | |
| 揚聲器 | 內置 | |
| 數據接口 | 1個USB2.0接口，1個mini USB接口，1個10M/100M LAN口 | |
| 存儲空間 | 內置1GB存儲空間，>2000條存儲曲線 | |
| 語言 | 中文、英文 | |
| 工作溫度 | -10℃~+55℃ | |
| 存儲溫度 | -40℃~+71℃ | |
| 重量 | <2.2kg | |
| 體積（長×寬×厚）mm | 258×173×74 | |
| 供電 | ||
| 電池 | 11.1V，5.2AH | |
| 電池供電時間 | >4.5小時 | |
| 外部適配器輸入 | 15-19VDC | |
| 適配器交流輸入 | 100-240VAC, 50-60Hz | |
| 語言 | 中文、英文 | |
頻譜選件（E7000-SA）指標
頻率相關指標 | ||
| 老化速度 | ±1 x10-6/year | |
| 穩定性 | ±2 x10-6 | |
| 溫度穩定性 | ±2 x10-6 (0 ~ 50)℃ | |
| 頻率分辨率 | 10Hz | |
| 頻標計數精度(信噪比為25 dB,分辨率帶寬（RBW）/掃寬= 0.01) | ||
| 計數精度 | ±2 x10-6±1 | |
| 分辨率 | 1Hz | |
| 頻率掃描寬度 | ||
| 范圍 | 0Hz(零帶掃寬)，1KHz ~ 3000MHz | |
| 掃描時間和觸發方式： | ||
| 掃描時間范圍 | 20ms ~ 250s(頻率掃描寬度 ≥ 200 Hz) 20μs ~ 250s(頻率掃描寬度= 0 Hz) | |
| 時間精度 | <±1% | |
| 觸發方式 | 自由觸發、單次觸發、視頻觸發、行觸發 | |
| 分辨率帶寬 | ||
| 范圍 | 1KHz~3 MHz 10%步進 30Hz、100Hz、300Hz(選件) | |
| 帶寬精度 | <±15% | |
| 選擇性 | （60dB/3dB 帶寬比）：< 5:1 | |
| 視頻帶寬 | ||
| 范圍 | 30Hz ~ 1MHz 10%步進 | |
| 穩定性 | ||
| 相位噪聲 | 典型值＜ -105 dBc/Hz @連續信號偏移100kHz 典型值＜ -95 dBc/Hz @連續信號偏移10 kHz | |
| 幅度指標 | ||
| 衰減器 | ||
| 范圍 | 0dB ~ 50dB | |
| 步進 | 5dB | |
| 三階互調截獲點(TOI） | 典型值 > 15dBm | |
| 顯示平均噪聲電平(無信號輸入，0dB衰減，30kHz RBW，100Hz VBW，采樣值檢波) | ||
| 放大器關閉 | ≤-117dBm,1 MHz～1GHz ≤-113dBm,1GHz～3GHz | |
| 放大器打開 | ≤-130dBm,1 MHz～1GHz ≤-126dBm,1GHz～3GHz | |
| 雜散信號響應范圍 | ||
| 二次諧波 | <-60 dBc -20dBm單音混頻器輸入，放大器關閉 | |
| 三階互調 | <-70 dBc -20dBm雙單音混頻器輸入，信號間≥1MHz,放大器關閉 | |
| 剩余響應 | ≤-85dBm 1MHz~3000MHz(無信號輸入，衰減器為0) | |
| 顯示范圍 | ||
| 對數刻度 | 0.1 ~0.9 dB/格，0.1dB步進；1~40dB/格，1dB步進 | |
| 線性刻度 | 10格 | |
| 刻度單位 | dBm, dBmV, dBμV, mV | |
| 頻標讀數分辨率 | 0.03 dB 對數下 參考電平的0.03% 線性下 | |
| 軌跡 | 三條軌跡輸出 | |
| 檢波方式 | 采樣值、正峰值、負峰值、普通值、平均值 | |
| 頻標功能 | 峰值、下一峰值、頻標到中心、頻標到參考等等 | |
| 頻標顯示 | 普通、差值、固定、頻率計數 | |
| 參考電平 | -130 dBm— +40dBm | |
| 電平精度 | 典型值≤±1.0dB@+25±5℃ | |
