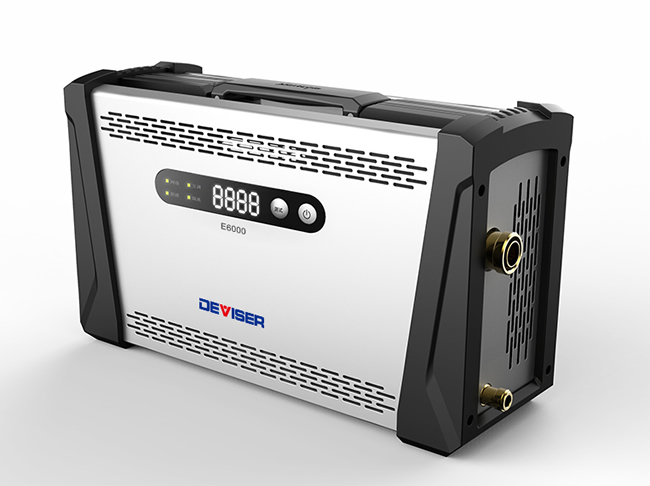

天津德力E6000 三階互調分析儀
| 技術參數 | |
| 測試系統 | Windows XP Embedd |
| 測試軟件 | PIMinstrument |
| 顯示 | 12寸觸摸屏 |
| 存儲卡 | 2GDOM |
| 射頻接口 | 1×NF 1×7/16F |
| 拓展接口 | 1×USB 1×VGA |
| 散熱 | 內置風扇 |
| 尺寸 | 450mm×300mm×150mm |
| 重量 | 12kg |
| 供電 | AC220/110V±10%，50Hz |
| 功耗 | 300W |
| 互調測試 | |
| 互調測試 | 3、5、7、9、階反射式互調 |
| 測試模式 | 掃頻、點頻 |
| 輸出功率 | 2×20W載波 |
| 功率穩定度 | ±48dBm（±0.35dB） |
| 殘余互調 | <-165dBc（-122dBm） |
| 頻率間隔 | 100kHz |
| 頻率精度 | <±4ppm |
| 預熱時間 | 3分鐘 |
| 頻譜測試 | |
| 頻譜范圍 | 頻譜分析 | 100kHz-3GHz |
| 底部噪聲 | CDMA/GSM/DCS/PCS/WCDMA(Uplink) | |
| 分辨率帶寬 | 1KHz~3 MHz 10%步進 | |
| 顯示平均噪聲 | -138dBm | |
| 測量不確定度 | ≤1dB,典型值0.5dB | |
| 測量動蕩范圍 | 75dB | |
| 較大無損輸入功率 | 0dBm （平均功率）+20dBm（脈沖功率) | |
| 掃描時間 | 1msto5s | |
| 衰減器 | 0to40dB in10-dBstep | |
| 標記方式 | 標記峰值 | |
| 標記次峰值 | ||
| 較大值保持 | ||
| 隔離度測試 | ||
| 輸出頻率 | CDMA/GSM/DCS/PCS/WCDMA(Downlink) | |
| 輸出功率 | +30~+43dBm | |
| 隔離度 | -120~-40dB | |
| 掃描方式 | 時域 | |
| 分辨率 | 0.1dB | |
| 駐波比\回波損耗測試 | ||
| 駐波比 | 1.10~20.00 | |
| 回波損耗 | 1.0~25.00dB | |
| 掃描時間 | 2S | |
| 頻率抗干擾能力 | +10dBm | |
| 分辨率 | 0.01或0.01dB | |
