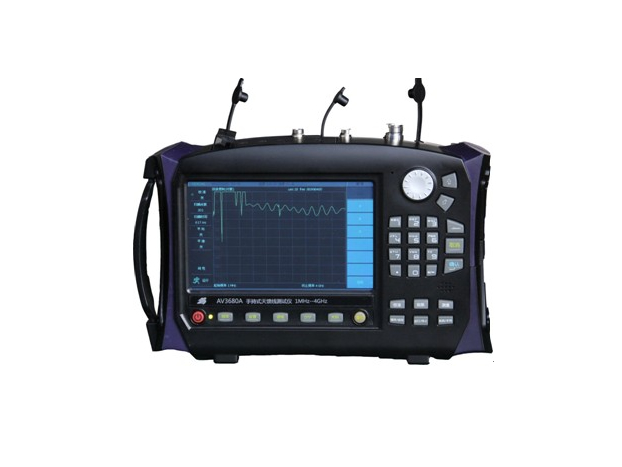

產品綜述：
AV3680A手持式天饋線測試儀采用先進的射頻電路與數字電路混合集成設計技術、寬帶基波混頻技術、數字化中頻處理技術、智能電源管理技術等新技術，具有測量速度快、測量精度高、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點精確定位。
AV3680A手持式天饋線測試儀針對現場測試而開發，主要用于各種通信基站天饋線系統的測試，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及尋呼系統等。
在天饋線系統安裝、調試及日常維護時，AV3680A手持式天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于科研、教學、生產中對射頻器部件的反射參數測試。
主要特點：
● 支持多種測量格式
支持回波損耗、駐波比、電纜損耗、DTF回波損耗、DTF駐波比、Smith圓圖、相位共七種測量格式。可對電纜、天饋線系統進行全方位的測量及故障診斷。
● 支持觸摸屏操作

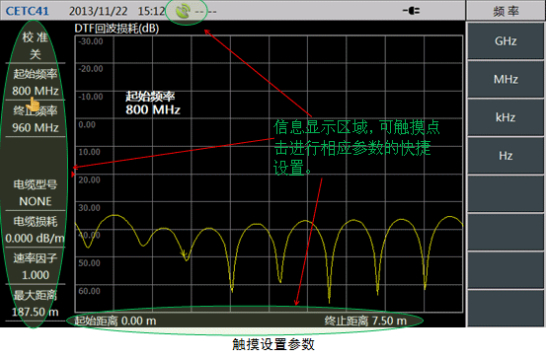

配備一款7寸液晶觸摸屏,除了可進行菜單操作外，可觸摸點擊各種顯示信息，進行快捷的參數設置。
通過手指滑動可在7個測量格式中快速切換，無需進行菜單操作。
● 雙窗口顯示

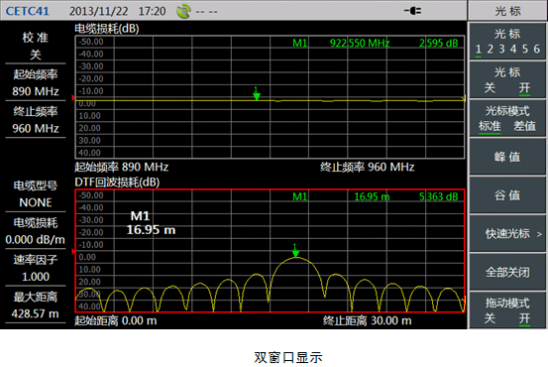

每個窗口可顯示不同的測量格式，具有獨立的光標功能。
● 列表掃描

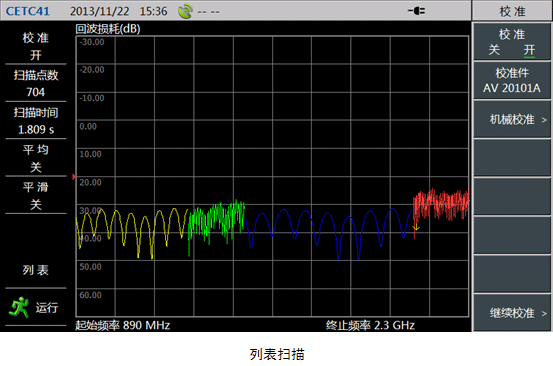

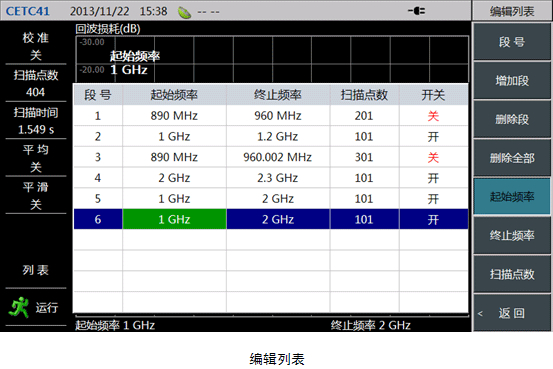

支持列表掃描功能，同時測量多個頻段，每個掃描段可設置不同的點數、頻率范圍。列表編輯方便快捷，可直接點擊待編輯參數，每個段可通過開關設置打開或關閉。
● 測量向?qū)?/span>

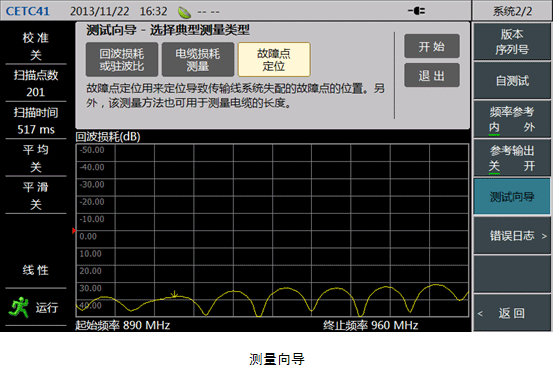

通過典型測量的操作步驟說明，指引用戶完成測量過程，幫助用戶快速熟悉儀器操作。
● 數據存儲及調用

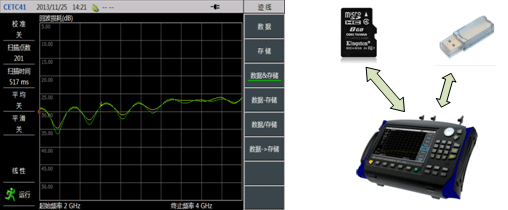

對測量跡線或狀態進行存儲，存儲介質可選擇儀器內部FLASH存儲器、SD卡、USB設備。
● 嵌入式電子校準

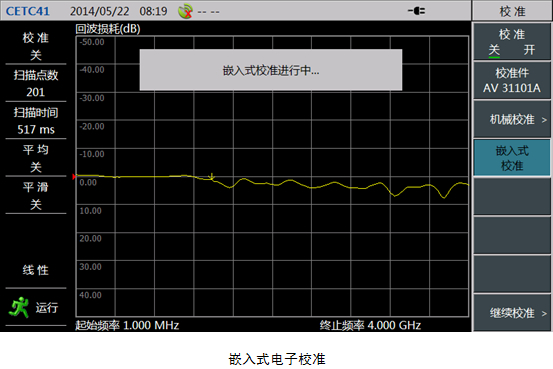

具有嵌入式電子校準件選件,實現"一鍵式"校準操作，無需任何外部連接
● 功率測量

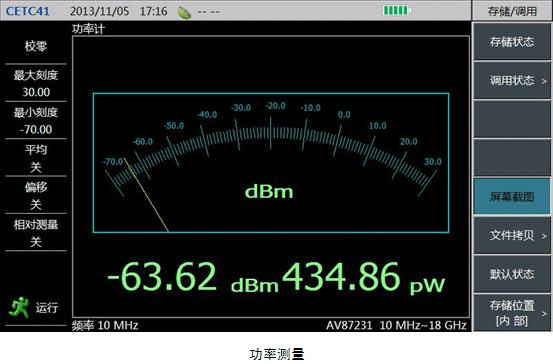

配置功率測量選件，通過外置功率探頭選件，可實現精確的功率測量。
● 無懼風沙
適應野外測試需求，抗沙塵、撞擊、振動。
● 多種顯示模式

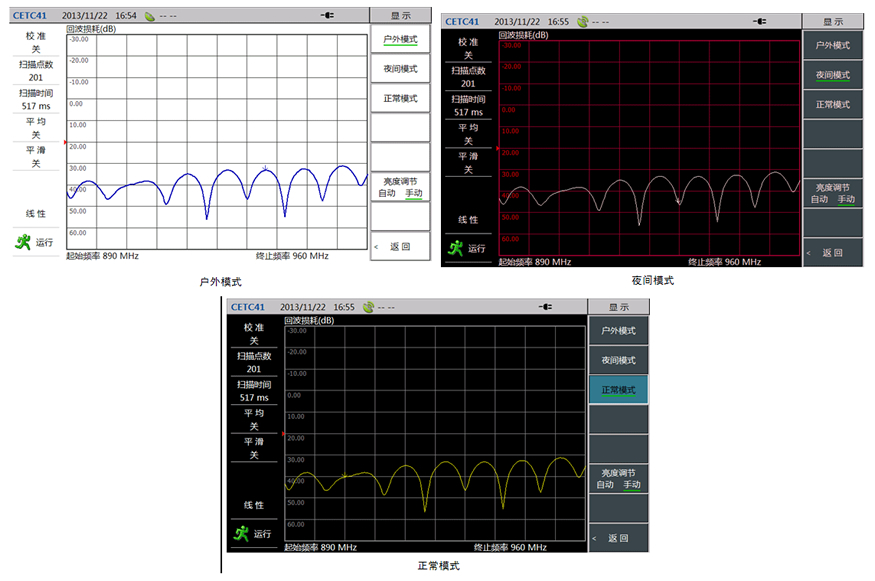

多種顯示模式及屏幕亮度調節功能，提供在不同環境下的最佳顯示效果。
● GPS定位

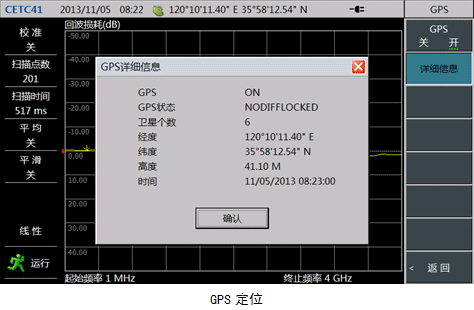

內置GPS接收機，通過外加GPS天線，用戶可以得到當前位置信息。
● 電池續航能力強

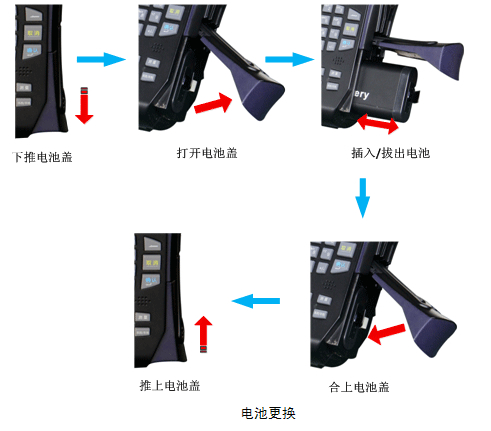

內置大容量鋰離子充電電池，最長工作時間達8小時。電池更換簡單方便。
● 遠程控制及工具軟件

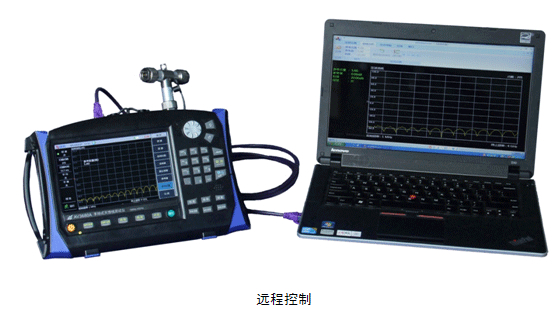

通過USB或網絡接口連接PC機與儀器，實現儀器遠程控制，并提供工具軟件進行數據分析、實時數據采集、曲線存儲及調用。

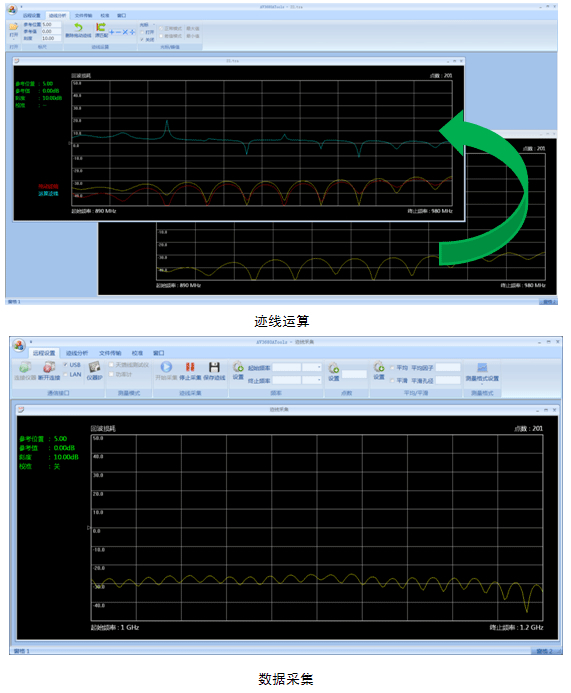

通過跡線拖動及比較，可將不同窗口的跡線拖動至一個窗口，并進行加減乘除運算。
典型應用
● 天饋系統性能測量與維護
AV3680A手持式天饋線測試儀針對天饋系統日常維護測試需求所開發，可以實現駐波比、回波損耗、電纜損耗等參數的測試，它獨有的FDR技術，利用故障定位-駐波比或故障定位-回波損耗功能可對細小的問題進行精確定位，從而杜絕故障隱患。在天饋線系統安裝、調試及日常維護時，幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，并且加快新基站的安裝調試進程。
● 電纜及天線性能測量

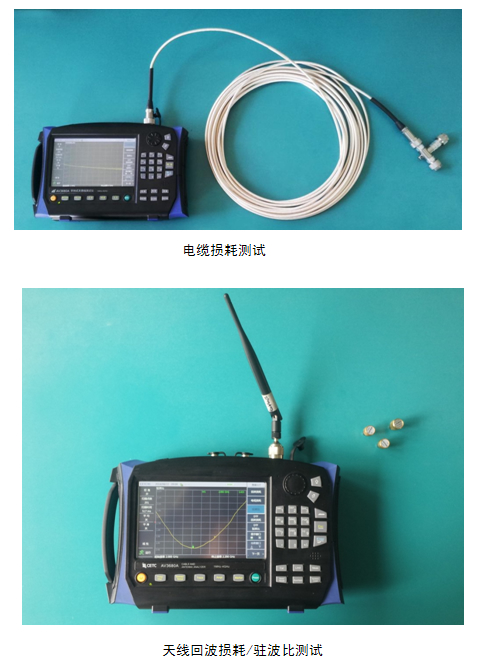

AV3680A手持式天饋線測試儀提供多種測量格式，可對電纜的電纜損耗、回波損耗及駐波比進行測量。

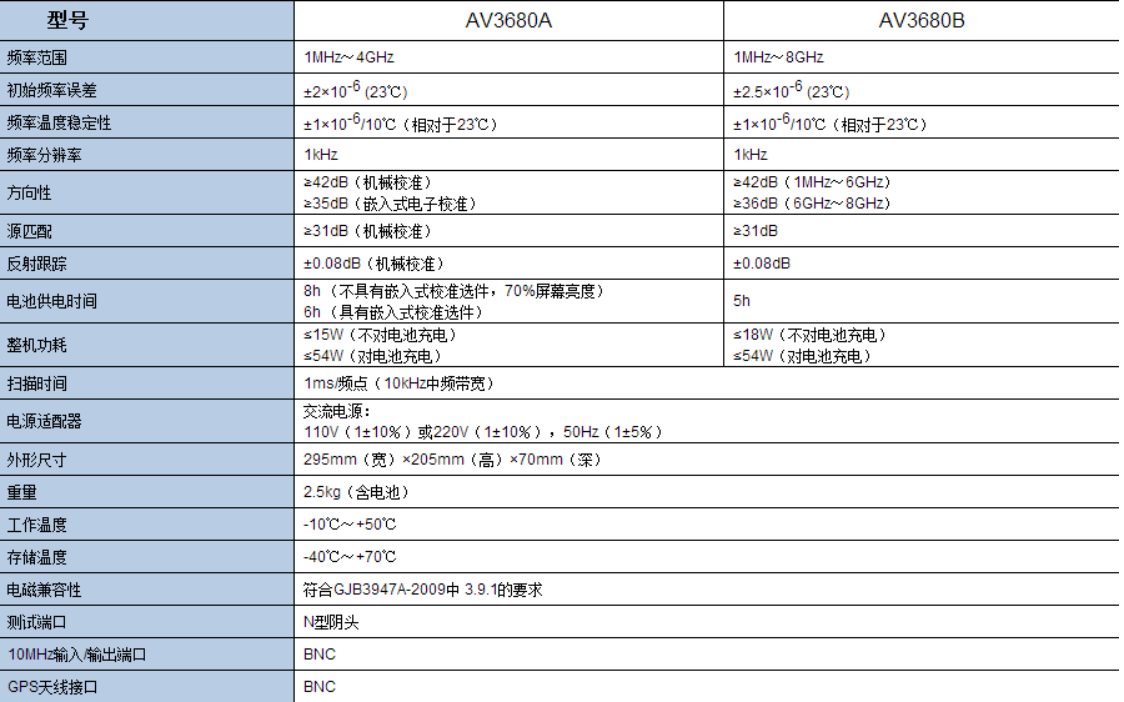

技術規范
