產品介紹

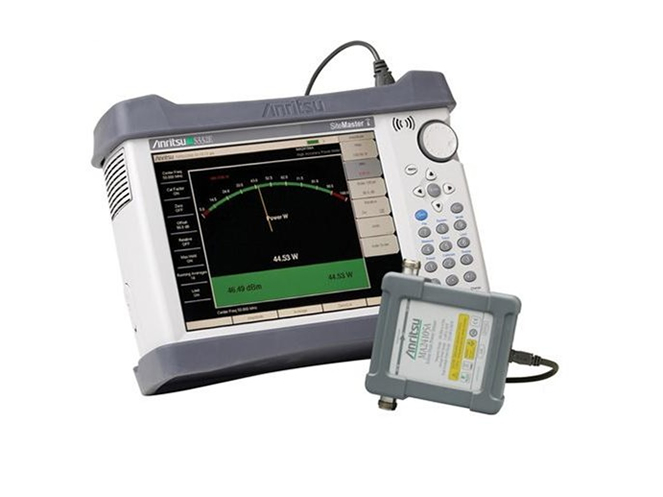

安立MA24105A通過式峰值功率傳感器能夠在350 MHz 到 4 GHz的頻率范圍下提供準確的平均功率測量，其功率測量范圍涵蓋2mW至 150 W。該傳感器在其采用"雙通道"內部架構的二極管傳感器前端配備一個獨立的定向耦合器，能夠在整個頻率和動態范圍內提供（類似于熱敏傳感器）真有效值測 量，使得用戶能夠?qū)?CW、多音信號以及數字調制信號（如 GSM/EDGE、CDMA/EV-DO、WCDMA/HSDPA、WiMAX 和 TD-SCDMA）執行高度準確的平均功率測量。 傳感器中的信號調節回路、ADC 、電源及微處理控制器共同構成一個功能全面的功率計。正向路徑還包括一個4MHz帶寬通道，峰值和比較器/集成電路，由此增加了測量功能，比如：PEP功 率、波峰因子、CCDF測量功能和突發平均功率.另一反向檢測電路增加了反向功率測量功能，包括反向功率、反向系數、回波損耗和SWR. 微控制器、信號調節電路ADC，以及傳感器中的電源，使之成為一個完整的微型功率計。
與個人電腦搭配操作
可以通過USB接口與Microsoft Windows系統的個人電腦相連接使用。其帶有PowerXpert™ 應用軟件 (版本 2.1 或更高)，可用于數據顯示、分析和功率傳感器的控制。軟件提供了一個前窗面板，使得PC界面如同傳統的功率計。這款應用軟件有極豐富的功能特點，比如數據 記錄、功率Vs時間，以及偏移表，實現快速放心的測量。
特征
寬頻范圍 (350 MHz to 4 GHz)
涵蓋幾乎所有主要通信波段，如WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX, TD-SCDMA 和 LTE
正向和反向測量
同類產品中動態范圍最寬的內聯式功率傳感器
Ture-RMS測量的較高功率達150 W
可單獨使用、低成本、即插即用型設備
適用于高波峰因子信號測量
規格
| 頻率范圍 | 350 MHz - 4 GHz |
| 動態范圍 | 2 mW to 150 W (+3 dBm to 51.76 dBm) |
| 輸入回?fù)p | >29.5 dB, ≤ 3 GHz >26.5 dB, ≤ 4 GHz |
| 測量不確定度 | < 3.8% |
| 射頻接頭 | N (F) |
