產品介紹

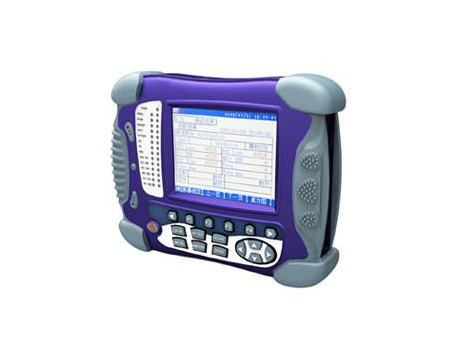

RY1200A 2M誤碼傳輸分析儀是一款高端的專為E1線路開通、維護及測試而設計的手持式數字傳輸測試儀表，集誤碼測試、幀結構分析、時隙分析、信令測試、信號分析、告警分析、PCM仿真等多種功能于一體，除了支持常規的2M通道誤碼測試功能外，還提供了對2M幀結構數據、雙路監測和監聽、環路時延、倒換時延、輸出波形、輸出抖動、信號電平的測試和分析功能，而且通過軟件配置選項支持多種測試功能，包括脈沖波形分析，以太網測試，抖動測試，幀中繼測試，所有的功能都在相同的用戶界面上實現，廣泛應用于SDH、PDH、PCM、數據協議轉換器設備的研制、生產、安裝、認證和維護測試，是電信工程技術人員日常維護工作最有力和最可靠的工具。
產品特點
● 全中文菜單，彩色高清晰度寬視角TFT液晶顯示
● 可進行多任務工作（可以邊測試邊翻閱以前的記錄）
● 較高達9個測試設置存儲，435個測試結果存儲，并可進行掉電記憶
● 可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機
● 可定時開啟、關閉進行測試 ● 具有告警、誤碼直方圖分析
● 軟件上網升級 ● 中英文顯示界面
主要功能
對2Mbit/s接口數字通道可實現中斷業務和在線誤碼測試方式
● 成幀和非成幀信號發生和接收 ● 2Mbit/s非成幀誤碼性能測試
● 2Mbit/s成幀n×64kbit/s通道誤碼性能測試 ● 雙路2Mbit/s同時檢測
● 比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
● 信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試
● 頻偏測試、線路信號電平、頻率測試、 話路通道信號電平、頻率測試、 圖案滑動測試
● 直通方式 ● 語音監聽
● 音頻測試、環路延時測試 ● 自動保護倒換時間測試（APS）
● 告警、誤碼直方圖分析 ● G.821、G.826、M.2100誤碼性能分析
● 三種輸入方式（終接、橋接、監測） ● 兩種時鐘選擇（內部、提取）
選件
● 以太網測試 ● 抖動測試 ● 幀中繼測試 ● 同向64K測試
技術指標
● 2M技術指標
（1） 信號輸入速率： 2048kbit/s ± 100ppm（G.703要求±50PPM）
（2） 信號編碼： HDB3、AMI
（3） 輸入抖動容限： 10UI 20Hz～2.4Hz; 0.5UI 18～100Hz
（4） 輸入均衡特性：衰減符合頻率的平方根規律，在1024kHz 處衰減在0～6dB范圍內。
（5） 輸入阻抗：
（5.1） 非平衡終接：75Ω； 平衡終接： 120W 50Hz～3100kHz反射損耗大于18dB
（5.2） 非平衡橋接：大于750Ω； 平衡橋接： 大于1200Ω
（5.3） 非平衡監測：75Ω 26dB增益； 平衡監測： 120Ω 26dB增益
（50Hz～3100kHz反射損耗大于18dB）
（6） 信號結構：
（6.1）非幀結構
（6.2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC 幀結構符合G.704要求
（7） 測試圖案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工碼
（8） 輸出接口阻抗：
（8.1）非平衡 75Ω 符合G.703
（8.2）平衡 120Ω 符合G.703
（9） 外時鐘輸入：
（9.1）信號形式： HDB3、NRZ
（9.2）平衡終接阻抗： 120Ω
非平衡終接阻抗：75Ω； 平衡橋接阻抗： 大于1200Ω； 非平衡橋接阻抗：大于750Ω
（10） 誤碼插入：無，單個，比例插入10-1～10-7
● 同向64K技術指標
（1） 信號輸入速率： 64kbit/s ± 100ppm（G.703要求±100PPM）
（2） 輸入阻抗： 平衡 120Ω 符合G.703
（3） 輸入抖動容限： 符合G.823
（4） 輸出接口阻抗： 平衡 120Ω 符合G.703
（5） 測試圖案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工碼
其它參數：
● 供電：
（1）本儀表專用電源適配器
INPUT:AC220V 50Hz OUTPUT:DC 9V 1A
（2）儀表內部充電電池
4000mAh 6V 鎳氫可充電電池 工作時間：8小時
充電：關機時充電8小時；開機時充電12小時
● 尺寸和重量：
長×寬×高：200×160×42mm 重 量： 0.95kg
● 環境參數：
操作溫度： 0～40℃ 儲藏溫度： -30～+70℃ 濕 度： 5%～90%非凝結
| 項目 | 單位 | 數量 | 項目 | 單位 | 數量 |
| 主機 | 臺 | 1 | 仿真軟件 | 張 | 1 |
| 75歐測試電纜線 | 根 | 2 | 儀表便攜軟包 | 個 | 1 |
| 75歐三通自環頭 | 個 | 1 | 用戶手冊 | 本 | 1 |
| RS232串行升級電纜 | 根 | 1 | 保修單 | 張 | 1 |
| AC電源適配器 | 塊 | 1 | 合格證 | 張 | 1 |
