產品介紹

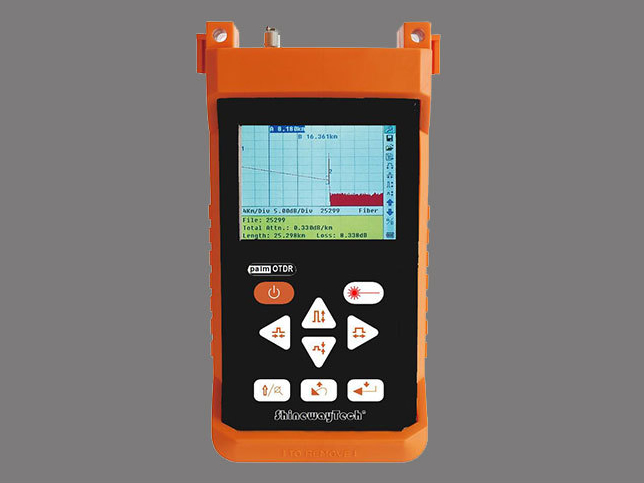

palmOTDR-S120系列入門型光時域反射儀
故障定位/光纖長度/鏈路損耗測試,
圖形化顯示測試結果
快速啟動<5秒
高效友好的人機界面，掌上型輕量化設計(僅重1kg)
獨特的熱鍵設計：目前世界上操作最簡單的OTDR，開機單鍵即測
1000條跡線存儲
Bellcore文件格式(.sor)
上位機軟件可批處理數據
USB/RS232數據接口，免驅動
多語言可選擇：英語/法語/葡萄牙語/俄語/韓語/意大利語等十多種
優化的供電設計：可支持10小時連續測量
防塵、防震設計（通過2米跌落試驗）
OTDR TraceManager分析軟
基于Windows系統的軟件可在PC機上對測試跡線進行顯示、分析和編輯，也可根據用戶需求生成和打印不同形式的測試和分析報告
可瀏覽和分析所測試的跡線文件
Bellcore文件存儲格式
顯示跡線，光纖事件，分析信息，測試參數等數據
單頁單跡線或單頁多跡線可選打印模式
批量修改和批量打印功能
多跡線對比功能：
可在同一窗口同時打開多個跡線，跡線間的差異在同一窗口顯示出來，可以更容易地比較諸如光纖老化等原因所造成的參數改變
CSV格式報告書輸出
技術指標
| 型號 | palmOTDR-S120B | palmOTDR-S120A |
| 波長(±20nm) | 1310/1550 | 1310/1550 |
| 動態范圍 | 30/28dB | 24/23dB |
| 光纖類型 | Singlemode fiber | Singlemode fiber |
| 事件盲區 | 5m | 8m |
| 衰減盲區 | 18m | 39m |
| 光接口 | FC/PC (可互換SC, ST) | FC/PC (可互換SC, ST) |
| 測量精度 | ±(1m + 5×10-5×距離+取樣間距) | ±(1m + 5×10-5×距離+取樣間距) |
| 衰減測量精度 | ±0.05 dB/ dB | ±0.05 dB/ dB |
| 反射測量精度 | ±4 dB | ±4 dB |
| 數據存儲 | 1000條測試曲線 | 1000條測試曲線 |
| 通信接口 | RS-232/USB | RS-232/USB |
| 供電方式 | 雙路供電：NiMH充電電池/ AC適配器 | 雙路供電：NiMH充電電池/ AC適配器 |
| 電池壽命 | 一次充電后：連續操作≥10小時;待機時間≥20小時;充電時間<4小時 | 一次充電后：連續操作≥8小時;待機時間≥20小時;充電時間<4小時 |
| 工作溫度 | -10℃~ 50℃ | -10℃~ 50℃ |
| 存儲溫度 | -20℃~ 70℃ | -20℃~ 70℃ |
| 相對濕度 | 0~95%(無結露) | 0~95%(無結露) |
| 重量 | 1kg(2.2 lbs) | 1kg(2.2 lbs) |
| 尺寸(長×寬×高) | 220×110×70mm(8.7×4.3×2.7 inch) | 220×110×70mm(8.7×4.3×2.7 inch) |
標準配置：
主機、FC/PC激光連接器、充電電池、TraceManager軟件光盤、數據傳輸線(USB/RS232)、AC適配器、便攜軟包、保修卡、CE證書、校準證書、快速操作手冊
