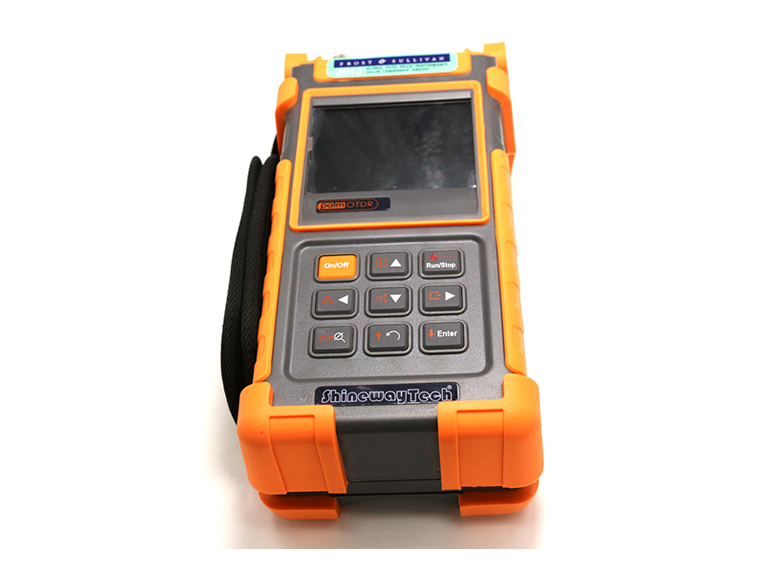

ShinewayTech® palmOTDR/N系列掌上型光時域反射儀是一款獨具匠心的光纖線路尋障分析產品，為光纖通信網測試提供了一種全新的應用方式，其穩定性和驚人的性價比在全球廣受矚目。
其與傳統OTDR相比，尺寸更加小巧，操作更為簡潔，獨特的熱鍵功能使事件的瀏覽和分析更加快捷；功能齊全，全面滿足單模 (1310nm/1550nm)、多模(850/1300nm)光纖測試應用需求，支持平均/實時雙測量模式；其多功能背包亦充分考慮到了野外作業和實驗室測試的操作方便，可充分滿足不同用戶和各種現場測試需求，使其成為目前發展迅速的農話網、城域網和FTTx光纖施工、認證、例檢、搶修和維護中的首選工具。
另外，其強大的內部存儲能力，可與隨機配帶的跡線管理軟件——TraceManager通信，實現測量結果的后期分析處理、存檔及打印；其可互換光接頭設計，滿足了多種連接器類型的應用需求。
開機啟動時間小于5秒
palmOTDR/N系列的開機時間非常短，從開啟電源到進入界面并啟動測試只需要不到5秒的時間，用戶無需等待更長時間。
性能參數
| 型號(1) | palmOTDR | |||
| S20A/N | S20B/N | S20C/N | M20A/N | |
| 動態范圍 (dB)(2) | 24/24 | 32/32 | 38/37 | 18/22 |
| 光纖類型 | 單模 | 多模 | ||
| 波長 (±20nm) | 1310/1550 | 850/1300 | ||
| 顯示屏類型 | TFT純彩 | |||
| 光源類型 | LD | |||
| 光接口 | FC/PC(可互換SC, ST) | |||
| 測試范圍 (Km)(3) | 0.3、1.3、2.5、5、10、20、40、80、120、160、240 | 0.1、0.3、0.5、1.3、2.5、5、10@850nm; 0.1、0.3、0.5、1.3、2.5、5、10、20、40、80@1300nm | ||
| 脈寬(4) | 5ns、10ns、12ns、30ns、100ns、275ns、300ns、1μs、2.5μs、10μs、20μs | 12ns、30ns、100ns、275ns、1μs@850nm; 12ns、30ns、100ns、275ns、1μs、2.5μs@1300nm | ||
| 測量時間 | 15s、30s、1min、2min、3min | |||
| 衰減盲區 | 25m(5) | 15m(5) | 20m(6) | |
| 事件盲區 | 10m(5) | 3m(5) | 7m(6) | |
| 測距精度 | ±(1 m + 5×10-5×距離+取樣間距) | |||
| 衰減測量精度 | ±0.05 dB/ dB | |||
| 反射測量精度 | ±4 dB | |||
| 數據存儲 | 300條測試曲線 | |||
| 通信接口 | RS-232/USB | |||
| 可見光源(該功能僅palmOTDR-S20B/N和C/N型具有) | ||||
| 輸出功率(dBm) | ≥-3 | |||
| 測試距離 | 5 | |||
| 其他參數 | ||||
| 供電方式 | 雙路供電：NiMH充電電池/ AC適配器 | |||
| 電池工作時間 | 一次充電后：連續操作≥8小時；待機時間≥20小時 | |||
| 工作溫度 | 0℃ ~ 50℃ | |||
| 保存溫度 | -20℃ ~ 70℃ | |||
| 相對濕度 | 0~95％無結露 | |||
| 重 量 | 1kg (2.2 lbs) | |||
| 體積 (H×W×T) | 220×110×70mm (8.7×4.3×2.7 inch) | |||
注釋：
（1）技術指標描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度；
（2）動??段?竊謐畬舐齔蹇磯取⑵驕?奔?3分鐘條件下測得；
（3）距離范圍中160Km檔和240Km檔只對本儀表的B/N、C/N型有效；120Km檔只對本儀表的A/N型有效；
（4）脈寬中5ns、10ns、300ns、10us檔和20us檔只對本儀表的B/N、C/N型有效；12ns和275ns檔只對本儀表的A/N型有效；
（5）盲區測量條件：對A/N型，反射事件在2.1Km處，反射強度<-35dB，用30ns脈寬進行測量；對B/N、C/N型，反射事件在0.6Km處，反射強度<-45dB，事件盲區用10ns脈寬進行測量，衰減盲區用30ns脈寬進行測量；
（6）盲區測量條件：反射事件在1Km處，反射強度<-32dB，用12ns脈寬進行測量。
上述參數如有變化，恕不另行通知。
訂購信息
選件：
| 部件名稱 | 部件編號 | 部件名稱 | 部件編號 |
| 50米測試光跳線 | P/N:AC-FJC-50-FC/FC | ST激光連接器 | P/N:AC-CONN-ST-L |
| SC激光連接器 | P/N:AC-CONN-SC-L | 豪華型工具箱 | P/N:AC-PB-40 |
palmOTDR/N系列 掌上型光時域反射儀
世界上最小的一款高性能OTDR
Ø 全面應用：單/多模應用可選
Ø 靈活的動態范圍選擇：24/32/38dB不同配置，輕松匹配各種客戶需求
Ø 快速啟動，測試速度業界領先
Ø 獨特的熱鍵設計模式：按鍵操作集成熱鍵功能，快捷定位及分析事件點
Ø TraceManager軟件：輕松實現批量編輯、打印，以及單頁多跡線打印功能
Ø 配置可見光源：可迅速定位網絡中宏彎、光跳線、跳線板、配線架、接頭處的故障
Ø 優化的供電設計：確保內置的NiMH充電電池，一次充電可支持8小時測量
Ø 掌上型，輕巧便攜：僅重1kg (2.2 lbs)
Ø 安全、堅固：通過CE安全及2米墜落測試，使用安心
標準配置：
主機、FC/PC激光連接器、充電電池、TraceManager軟件光盤、數據傳輸線（RS232/USB）、AC適配器、便攜軟包、保修卡、CE證書、校準證書、快速操作手冊
