特點
全世界最快的熔接以及加熱時間
- 在SM-FAST模式下7秒完成熔接
- 使用裸纖的60mm熱縮管14秒完成加熱
創新的攜帶箱設計
- 為方便施工而設計
- 可拆卸的工作臺
長壽命 / 低損耗
一塊鋰電池可以完成240次的熔接以及加熱
電極棒壽命維持放電3000-5000次
不需要反光鏡的觀測系統
精簡的操作步驟 / 自動化的機械結構
自動開關的防風罩
自動開關的加熱器
環境適應能力
全世界首創的“76cm / 六方向”防摔
防塵、防雨設計
可適用各種熱熔頭以及適用各種不同光纖夾具
5mm的短切割
技術參數
光纖對準方式 纖芯對準
適用光纖類型 SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657)
包層直徑 80~150um
光纖切割長度 5~16mm
熔接/加熱模式 100個熔接模式和30個加熱模式
熔接損耗 0.02dB (SM), 0.01dB(MM), 0.04dB(DSF) and 0.04dB(NZDS)
熔接/加熱時間 熔接標準SM光纖7秒，加熱標準FP-03(60mm)熱縮管14秒
熔接結果存儲 2000個新記錄
光纖觀察方式和放大倍數 兩軸觀測的4.73英寸液晶顯示器
X/Y單獨顯示320倍，X/Y同時顯示200倍
拉力試驗 1.96~2.25N
對應熱縮管 60mm, 40mm和藤倉的微型熱縮管
滿電狀態下熔接加熱次數 使用BTR-09電池可以維持240次的熔接加熱循環（4000mAH大容量鋰電池）
電極棒壽命 熔接3000-5000芯
尺寸 / 重量 146W x 159D x 150H (mm) / 2.7kg (包括電池)
操作條件 海拔: 0 到 5,000m 高于海平面，風速 : 15m/s
溫度 : -10~50攝氏度； 濕度 : 0~95%RH
三防性能 抗摔 : 76cm高度六方向的自由墜落
防雨 : 降水量在10mm/hr的情況下10分鐘
防塵：暴露于灰塵中（0.1~500um大小的硅酸鋁顆粒）
配置清單
主機及附件
說明 型號 數量

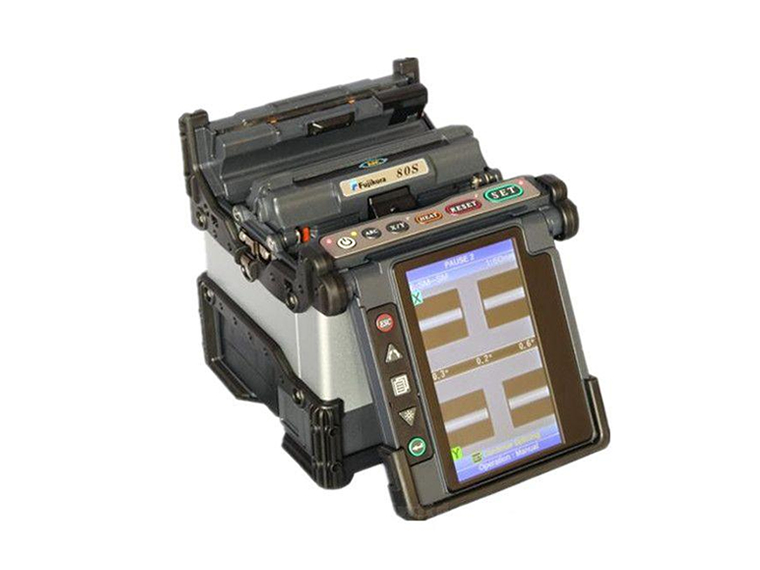

熔接機主機 80S 1臺
高精度光纖切割刀 CT-30A 1把
電池 BTR-09 1塊
電池充電線 DCC-18 1根
交流適配器 ADC-18 1個
交流電源線 ACC-17 1根
十字螺絲刀 SC-01 1把
酒精泵 AP-01 1個
攜帶箱/工作臺 CC-30 1個
備用電極棒 ELCT2-20A 1對
使用手冊和軟件CD M-80 1張
USB數據線 USB-1 1根
熱縮管裝載器 SL-01 1個
警示和注意手冊 W-80-E 1份
快速指導手冊 Q-80S 1份
