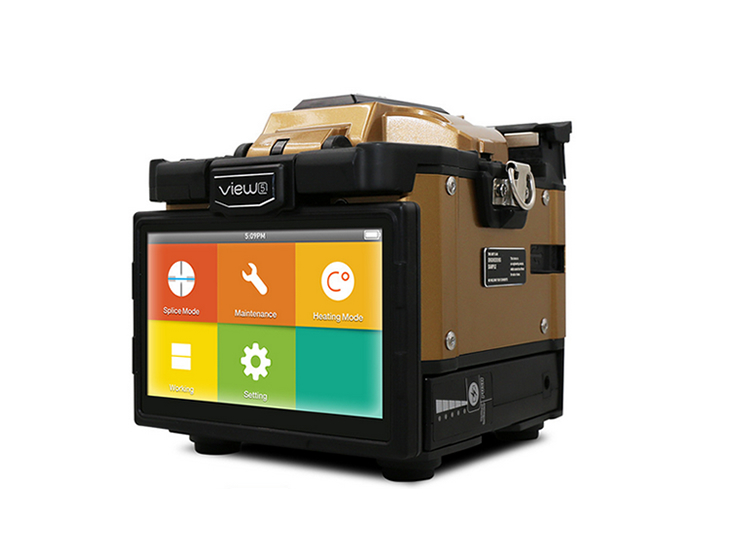

韓國一諾V5光纖熔接機
View5功能特性：
改進型V型槽：可適用于短距離切割
電極棒替換方便
3個LED白光燈，便于陰暗環境作業
陶瓷光纖壓錘，經久耐用
無反光鏡設計，反應更快，便于維護
5英寸高清液晶觸摸屏,全球較大520倍放大倍數清晰核心圖片,智能圖形操作系統便于用戶操作
可替換式夾具，適用全種類光纖
產品描述
View5，以其放心的纖芯對準技術和全球較高的放大聚焦倍數成為市場上最可靠的熔接機之一。View5采用工業級雙核CPU，運算處理速度是前代IFS系列的8倍，FPGA內置WcatPro圖形加速器，響應速度更快，簡單直觀的圖形操作系統，5英寸高分辨率LCD觸摸屏方便用戶使用，較高520倍放大聚焦倍數，裸眼觀察光纖更清晰。View5在性能上的出色表現，是通信市場上最可靠、具性價比的工程類光纖熔接機產品。
| 技術參數 | |
| 型號 | View 5 |
| 尺寸 | 141W x 164L x 138H mm |
| 重量 | 主機：1.80kg 電池：0.35kg |
| 適用芯數 | 單芯 |
| 適用光纖類型 | SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
| 適用光纖直徑 | 0.25 ~ 3.0 mm /入戶光纜 |
| 光纖放置與切割長度 | 涂覆層：0.125~1mm/切割長度：5~16mm |
| 熔接模式 | 預設17種熔接模式 |
| 典型熔接損耗 | SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB（ITU-IT標準用剪斷法測量） |
| 回波損耗 | >>60dB |
| 照明 | 3個LED白光燈，背光按鍵 |
| 熔接時間 | 標準9秒（Quick模式7秒） |
| 熔接損耗估計 | 有 |
| 熔接長度 | 20 ~ 60 mm |
| 加熱器\加熱時間 | 預置加熱模式/典型加熱時間：35秒 |
| 熔接結果儲存 | 2000個新儲存記錄 |
| 拉力試驗 | 1.96~2.25N |
| 操作條件 | 海拔：0~5000米，相對濕度0~95%，-10~50℃，15m/s較大風速 |
| 存儲條件 | 相對濕度0~95%，-40~80℃ |
| 顯示 | 90°雙攝像頭，5英寸彩色高分辨率顯示 |
| 光纖放大與顯示 | X,Y,XY,X/Y；單屏320x放大，雙擊520x放大 |
| 電源輸入 | AC 100~240V，DC 9~14V |
| 電池熔接和加熱次數 | 4200mAh電池容量，170次典型熔接加熱次數 |
| 操作方式 | 按鍵及觸屏 |
| 自適應放電 | 根據氣壓和外界溫度自動調節 |
| 電極壽命 | 放電3500次 |
| 端口 | USB2.0 / MINI USB |
